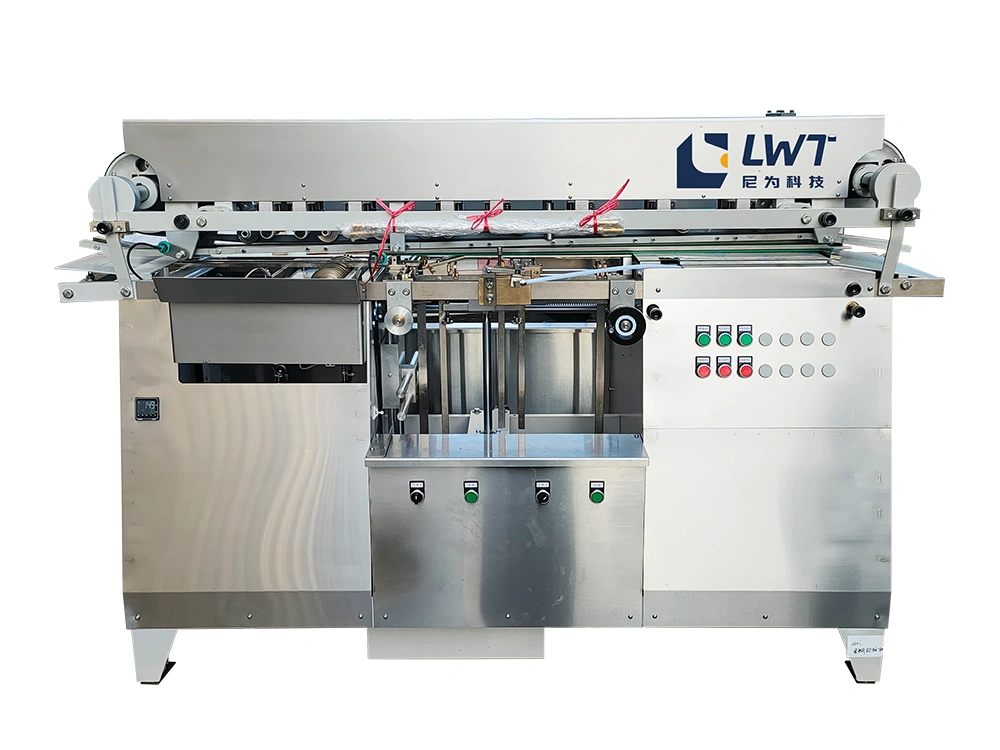

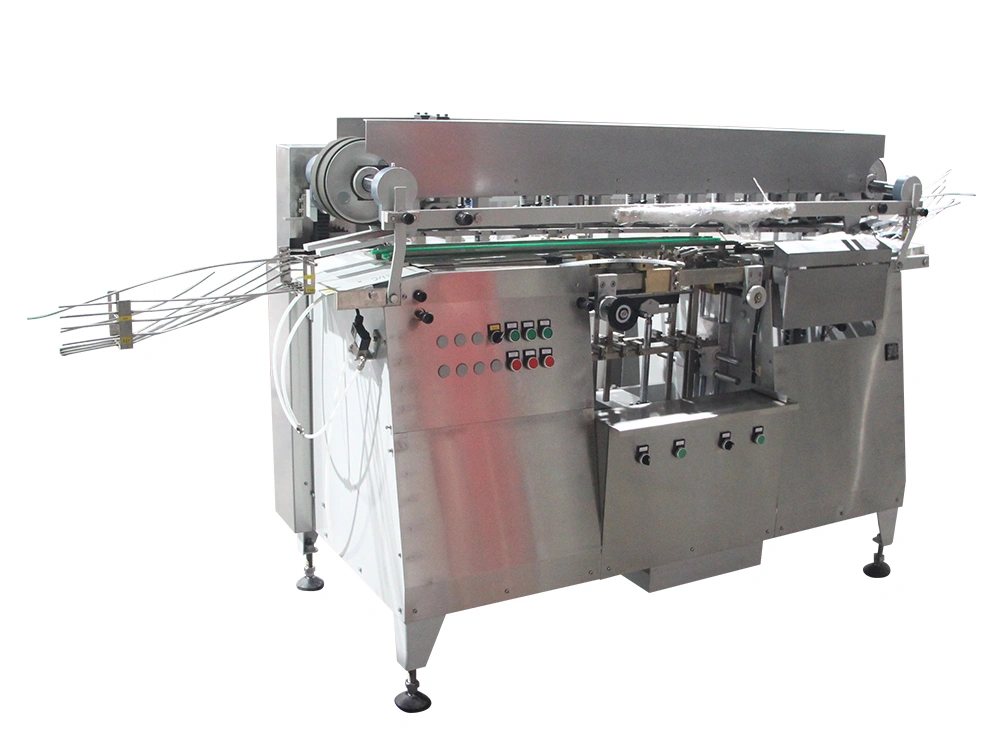

Горизонтальная этикетировочная машина
Нанесение этикеток и печать номера партии или срока годности на контейнерах в едином непрерывном процессе.
Горизонтальная этикетировочная машина спроектирована для круглых банок. Она использует автоматическую винтовкю подачк и прижим лентой, чтобы банки вращались во время этикетирования. Это позволяет нанести термоклей на боковую поверхность банки до того, как этикетка будет прижата к поверхности.
Используется автоматическая подача винтов и прижим лентой, чтобы банки вращались в процессе этикетирования. Это позволяет нанести термоклей на боковую поверхность банки до того, как этикетка будет прижата к поверхности.

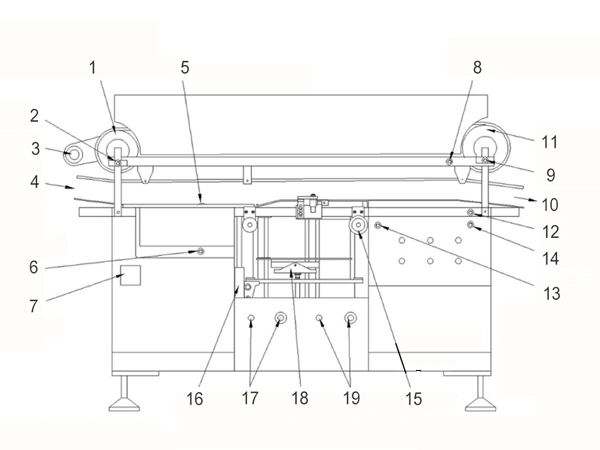

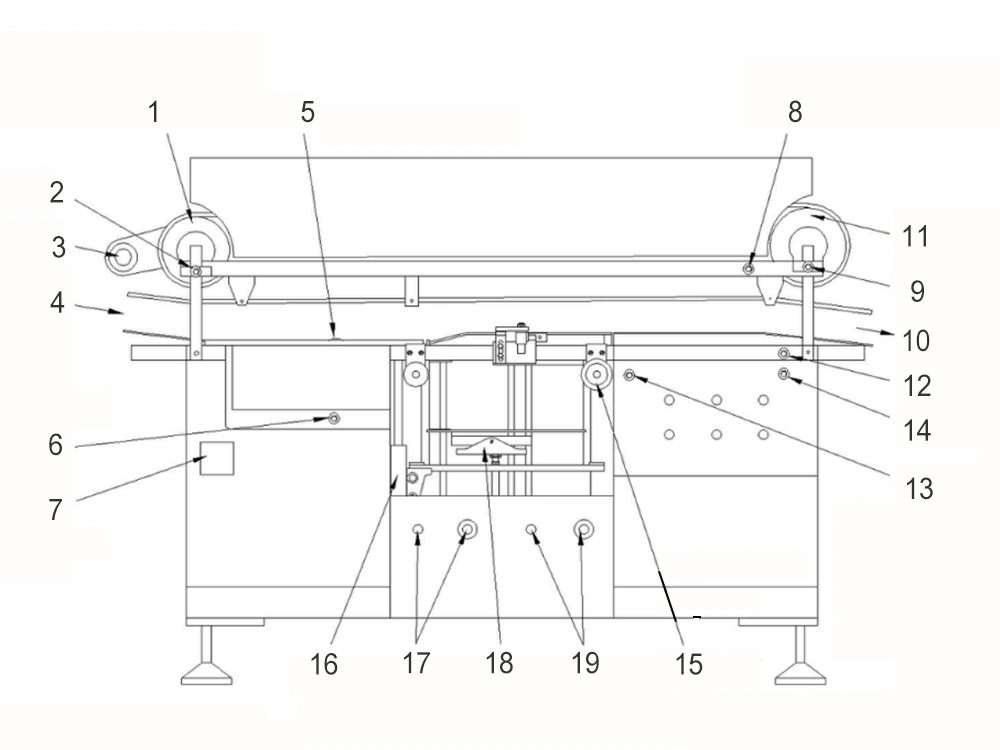

- 1 Приводной шкив ленты
- 2 Стабилизирующий зажим
- 3 Разделительный ролик для банок
- 4 Подающий узел машины
- 5 Ролик для нанесения горячего клея
- 6 Регулировка положения клеевого ролика
- 7 Регулятор температуры
- 8 Регулировка высоты банки
- 9 Прижимной зажим для этикетки
- 10 Выходное отверстие
- 11 Механизм фиксации по диаметру
- 12 Регулировочный механизм
- 13 Регулировка длины этикетки
- 14 Регулировка диаметра банки
- 15 Регулировка ширины этикетки
- 16 Порт подачи второй этикетки
- 17 Управление портом подачи второй этикетки
- 18 Порт подачи первой этикетки
- 19 Управление портом подачи первой этикетки
После подачи банки в этикетировочную машину ленточным транспортером на боковую поверхность банки сначала наносится полоса термоклея. По мере продвижения банки вперед термоклей соприкасается с этикеткой и захватывает ее. Одновременно на край этикетки наносится полоса холодного клея. При дальнейшем движении банки этикетка оборачивается вокруг нее и фиксируется в нужном положении.
- 1 Горячей клей
- 2 Ленточный прижим
- 3 Полоса термоклея
- 4 Роллер с горячим клеем
- 5 Этикетка
- 6 Холодный клей
| Скорость этикетирования | 50–300 бутылок/мин |
| Точность этикетирования | ±1 мм |
| Размер этикетки | 117–520 мм × 50–254 мм |
| Диаметр тары | 45–150 мм |
| Требования к сжатому воздуху | 2–4 кг/см², 10л/мин |

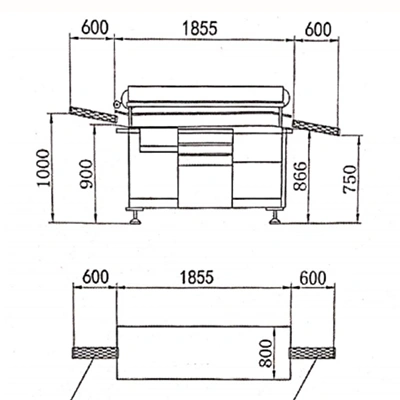

| Размеры | 2215 × 840 × 1400 мм |
| Мощность | 3 кВт |
-
-

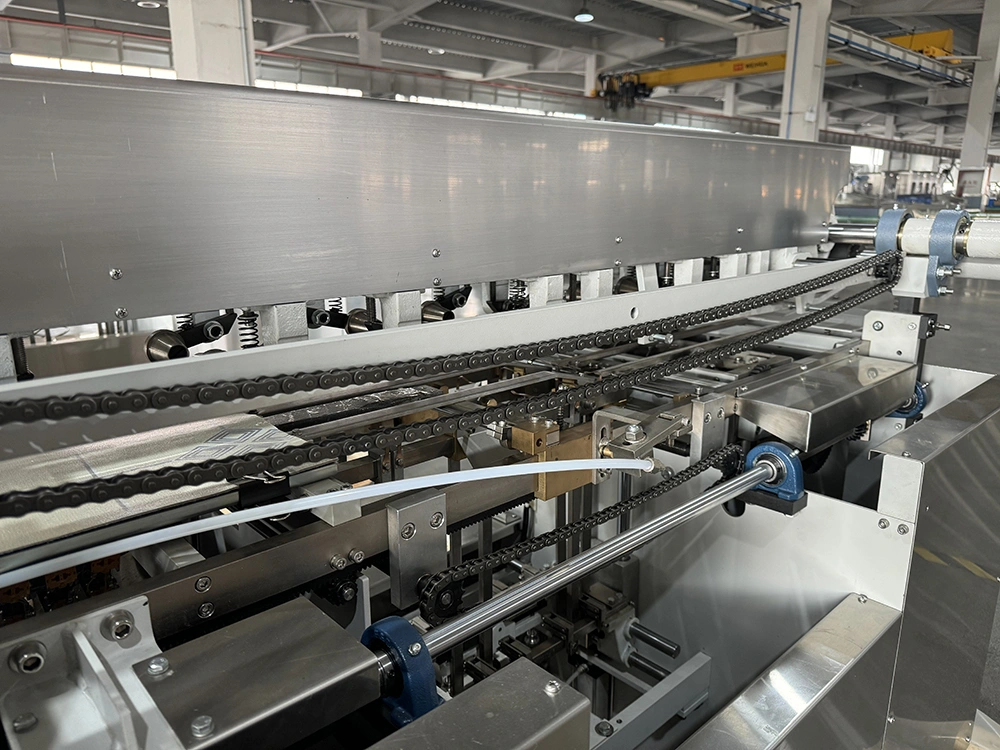

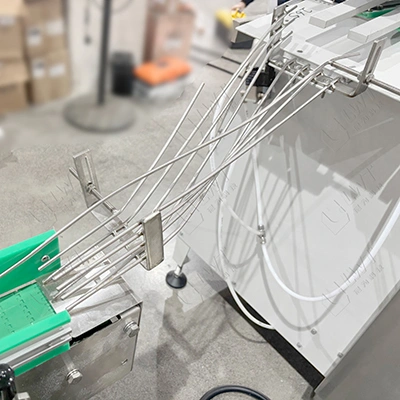

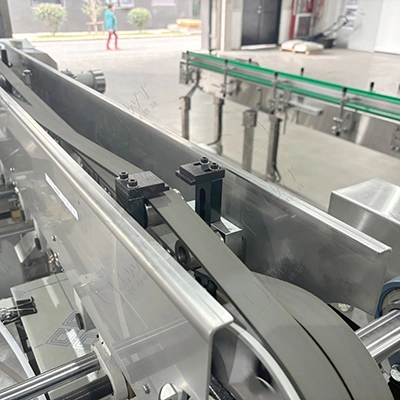

Тоннель подачи банок и этикеток
-
-

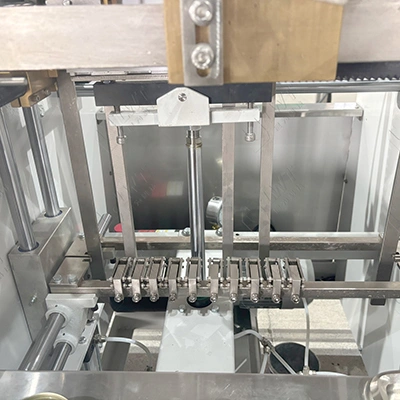

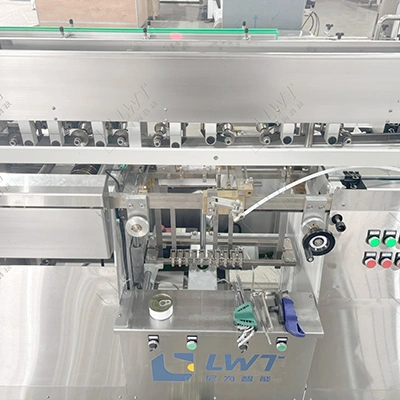

Слот хранения этикеток
-
-

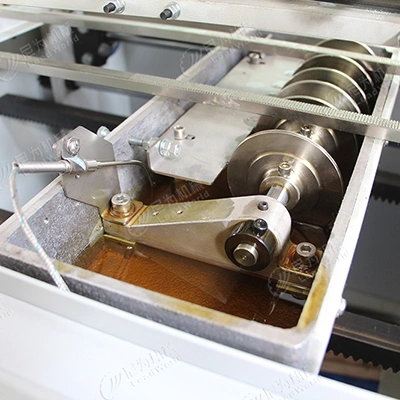

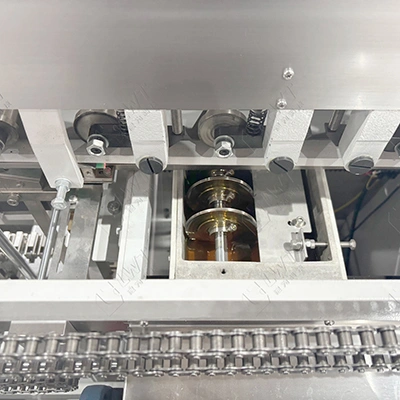

Узел с горячим клеем
-
-

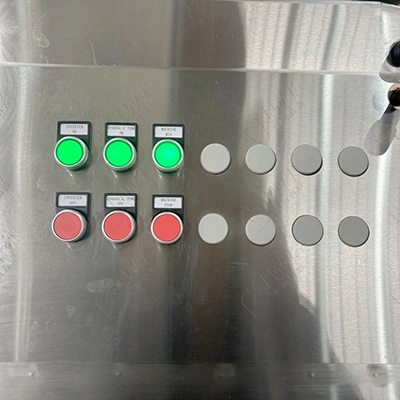

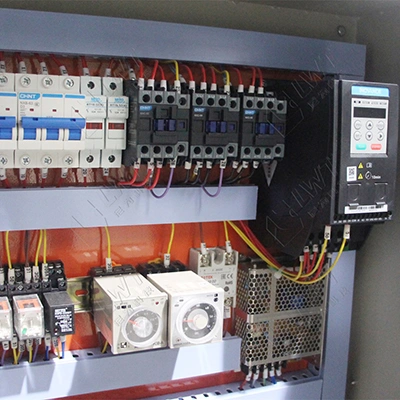

Система управления
